Лущилка для початок кукурузы.
Многие растениеводы имеющие большие земельные участки культивируют на некоторых его частях кукурузу. Кто-то для борьбы с проволочником, или сорняком. А может в качестве паровой культуры. А некоторые птицеводы специально выращивают кукурузу для кормления птицы. В моём хозяйстве содержатся гуси, поэтому, на менее плодородных частях своего участка, я выращиваю кукурузу. В прошедшем году я собрал не большой урожай початков кукурузы, продержал их под навесом до устойчивых заморозков. А потом лущил в ручную. На следующий сезон планирую посадить больше кукурузы, благо земля свободная есть, картошка не растёт, завёлся проволочник. Но лущить кукурузу вручную тяжело и долго. Я решил облегчить свой труд с помощью механического помощника. Мастерить я люблю и умею. В старом журнале Моделист конструктор №9 за 1988 год нашёл статью "Теребилка для початков" автор А. Резник из г.Палоги Запорожской области. И взял её за основу. Ещё посмотрел видео в интернете. И собрал свою лущилку для початок кукурузы. Видео можно посмотреть здесь.
Краткая характеристика.Электродвигатель трёхфазный, соединение "звезда" - работает от 220 вольт через пусковой конденсатор. Мощность 400 Ватт, 1400 оборотов/мин.

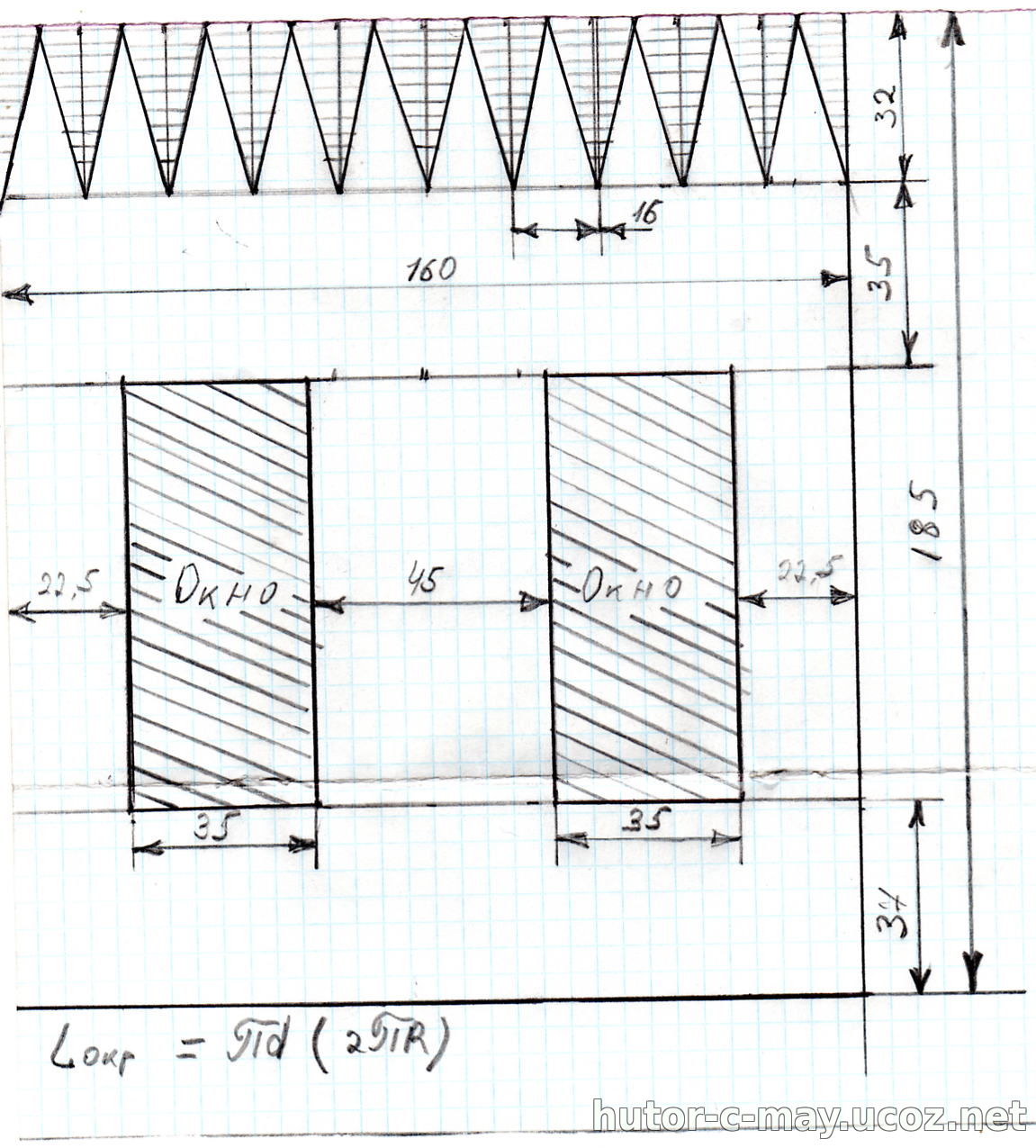

Рабочий орган теребилки сделан из водопроводной трубы диаметром 51 мм. Количество зубьев - 10 штук. Высота зуба 25 мм после выпиливания, на шаблоне 32 мм с учётом пропила, ширина у основания 16 мм.
Размер окон для выброса обломков початок 35/80 мм.
Длинна рабочего органа теребилки 185 мм.

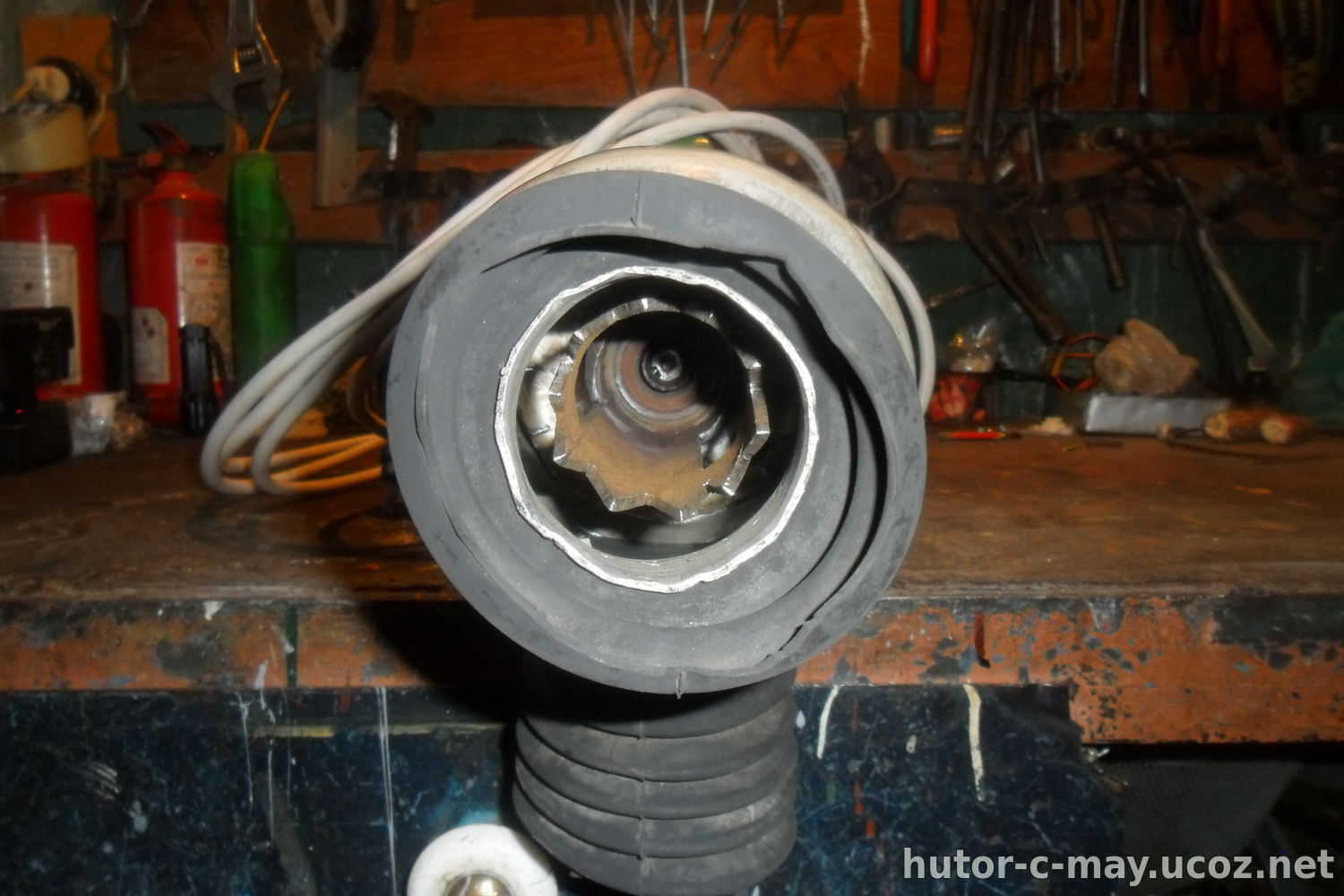

Кожух теребилки я изготовил из старого алюминиевого термоса. Раньше такими комплектовалась вся сельхоз-техника и большинство грузовых автомобилей. Я вытащил колбу, отрезал у неё дно с пояском 30 мм. А на колбе сделал несколько пропилов, затем слегка разогнул. Дно прикрепил к электродвигателю, надел колбу и зафиксировал с помощью саморезов, отлично подошли "жуки" от пластиковых окон. У же в собранном виде сделал прорезь для выхода семян кукурузы. Лущилку для кукурузы остаётся закрепить либо на верстак, или на скамейку. Не забывайте о технике безопасности при работе с электроустановками и вращающимися машинами.
Шаблон выкройки для изготовления рабочего органа лущилки можно скачать здесь.
